觸點滑環有哪幾種，分別有什么不同？

　　現在的市面上有各種各樣的滑環，需求者可以根據自己不同的需求來定制滑環，下面默孚龍的小編根據自己多年的經驗給大家分享下觸點滑環的種類，希望對大家有所幫助。

　　1、軸式觸點滑環：

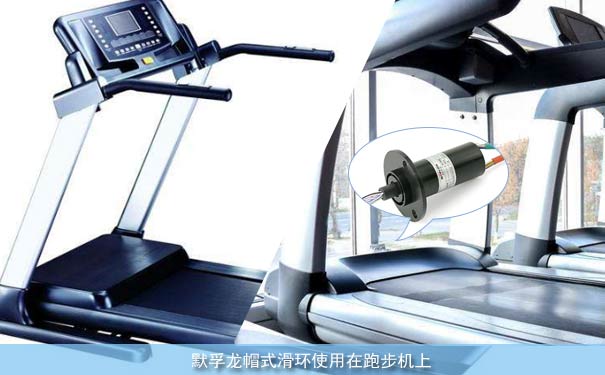

　　軸式觸點滑環中的環面沿著軸方向分布，多個環堆疊起來起來，環與環之間通過絕緣片進行隔離。接觸介質分布在環的外側，通過彈簧或者自身的形變來保證電刷與環面的可靠接觸。環數越多，長度越長。通常的帽式滑環、過孔式滑環、通孔式滑環、部分電容式滑環均屬于此類。

　　盤式觸點滑環是一類專門為了解決狹窄空間內旋轉導電使用的滑環，此類滑環最大的特點是空間占用小,在高度受限制的場合，盤式滑環是最佳的解決方案。

　　盤式滑環的轉子部分用一圈圈的同心圓環來承載電流和信號，同心圓環之間使用絕緣物質隔離，刷子分布在同心圓環的頂部作為定子。此類滑環可以實現多層堆疊，在有限的高度內提供足夠的通路數。

　　此類滑環維護成本較高，摩擦產生的粉塵容易堆積，造成相鄰環之間耐壓不足，信號之間產生干擾，因此此類滑環的難點是制作工藝及接觸材料的選擇。需要有強有力的開發經驗和較高的加工工藝才能保證品質。

　　常見的高頻滑環、部分電容滑環、水銀滑環等，從結構上講均屬于此類。

　　優點：體積小，高度方面。

　　缺點：結構復雜，成本較高、工藝要求高。

　　以上就是關于觸點滑環的種類的分享了，除了以上的兩種滑環，還有一種是差動式的滑環，有興趣的小伙伴們可以關注默孚龍進行了解哦。
